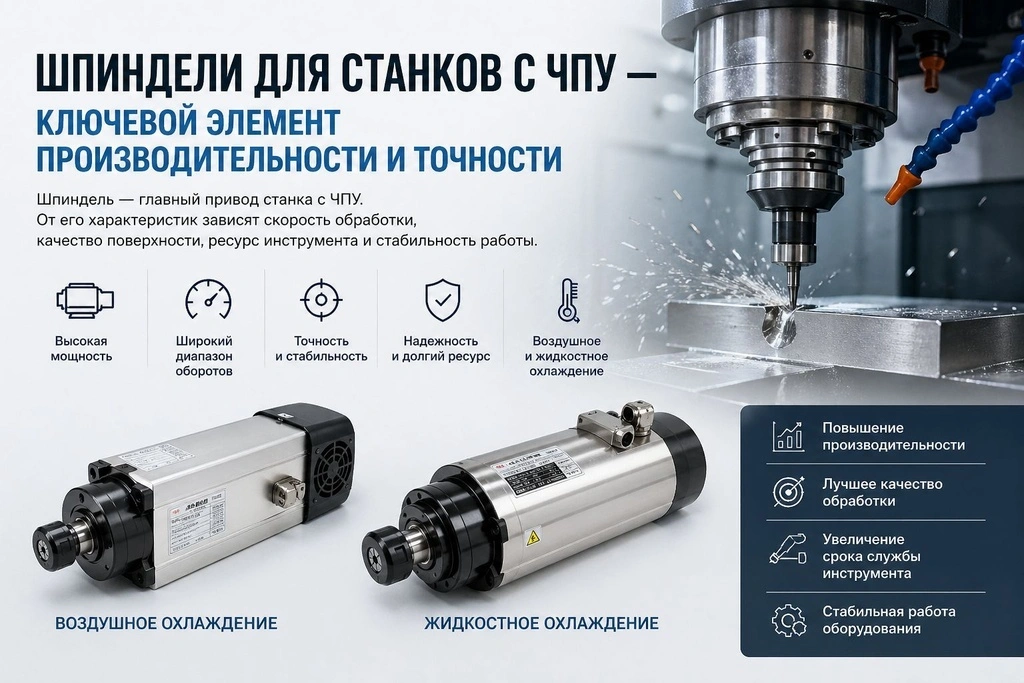

Шпиндели для станков с ЧПУ — ключевой элемент производительности и точности

Шпиндель — это главный привод фрезерного станка с ЧПУ, от которого напрямую зависят скорость обработки, стабильность резания, ресурс инструмента и итоговое качество поверхности. Именно шпиндель формирует необходимую частоту вращения фрезы и обеспечивает передачу мощности в зону резания.

При выборе шпинделя необходимо учитывать несколько ключевых параметров:

– диапазон оборотов и номинальную частоту вращения

– мощность и крутящий момент

– тип цангового патрона

– напряжение питания

– наличие дополнительных систем защиты

– способ охлаждения

Последний параметр особенно важен, поскольку именно охлаждение определяет стабильность работы шпинделя под нагрузкой. На практике применяются два основных типа: воздушное и жидкостное охлаждение. Каждый вариант имеет свои особенности, преимущества и ограничения, которые необходимо учитывать при подборе оборудования под конкретные задачи.

Далее подробно рассмотрим различия между шпинделями воздушного и жидкостного охлаждения и разберём, в каких случаях целесообразно выбирать тот или иной тип.

Шпиндели с воздушным охлаждением — простота, доступность и универсальность для мастерских

Шпиндели с воздушным охлаждением оснащаются встроенной крыльчаткой, которая при вращении создаёт поток воздуха и направляет его через внутренние каналы корпуса. За счёт постоянной циркуляции происходит отвод тепла от статора и подшипникового узла без применения внешней системы охлаждения.

Преимущества воздушных шпинделей

Главное преимущество — автономность конструкции. Для запуска требуется только подключение к частотному преобразователю, без помпы, чиллера и системы магистралей.

Ключевые достоинства:

– более доступная стоимость комплекта

– простота монтажа

– минимальные требования к обслуживанию

– компактность

– отсутствие риска протечки охлаждающей жидкости

– быстрый ввод в эксплуатацию

Воздушный шпиндель особенно удобен в условиях ограниченного пространства или при модернизации существующего станка без серьёзной переделки конструкции.

Тепловой режим и зависимость от оборотов

Эффективность охлаждения напрямую связана со скоростью вращения. На высоких оборотах поток воздуха интенсивный, тепло отводится быстрее. При снижении частоты вращения производительность охлаждения уменьшается.

Это важно учитывать при работе на низких оборотах с высокой нагрузкой, например при обработке твёрдых пластиков или алюминия крупным инструментом. В таких режимах необходимо соблюдать корректные параметры подачи и глубины резания.

Температура корпуса при интенсивной работе может достигать 60–70 °C — это нормальный рабочий диапазон для воздушных моделей.

Влияние производственной среды

При эксплуатации в пыльных помещениях поток воздуха засасывает частицы стружки и пыли. Со временем они могут оседать в каналах охлаждения, снижая теплоотвод. Поэтому при работе по МДФ, древесине или композитам рекомендуется использовать систему аспирации.

Также воздушный поток может раздувать лёгкую стружку, что увеличивает загрязнение рабочей зоны при отсутствии пылеудаления.

Конструктивные особенности

Воздушные шпиндели выпускаются в круглом и квадратном корпусе. Круглые модели чаще встречаются до мощности 2.2 кВт и удобны в регулировке по высоте — их легко перемещать в хомутовом креплении.

Модели большей мощности обычно имеют усиленный корпус. При этом важно учитывать диаметр и тип цанги — ER16, ER20 и другие — поскольку от этого зависит допустимый диаметр хвостовика инструмента и жёсткость узла.

Уровень шума

Дополнительный шум создаёт крыльчатка охлаждения. Однако в большинстве производственных условий основным источником шума остаётся аспирация или вакуумный стол, поэтому вклад шпинделя не критичен.

Где целесообразно применять

Шпиндели с воздушным охлаждением оптимальны:

– для обработки древесины, МДФ и фанеры

– для раскроя пластиков

– для рекламного производства

– для мастерских с умеренной загрузкой

– при ограниченном бюджете проекта

Если требуется простое, экономичное и технологически понятное решение без дополнительной инфраструктуры охлаждения, воздушный шпиндель остаётся рациональным выбором.

В следующем блоке рассмотрим шпиндели с жидкостным охлаждением и их преимущества при интенсивной и высоконагруженной работе.

Шпиндели с жидкостным охлаждением — стабильность температуры и ресурс при высокой нагрузке

Шпиндели с жидкостным охлаждением имеют встроенные каналы в корпусе, через которые циркулирует охлаждающая жидкость. Подключение осуществляется через штуцеры в верхней части корпуса, а циркуляцию обеспечивает помпа или промышленный чиллер. Такая система позволяет поддерживать практически постоянную температуру узла вне зависимости от оборотов и длительности работы.

Преимущества жидкостного охлаждения

Главное отличие — независимость охлаждения от частоты вращения. Даже при работе на низких оборотах с высокой нагрузкой температура шпинделя остаётся стабильной.

Ключевые преимущества:

– равномерный тепловой режим

– минимальный перегрев при длительной работе

– сниженная тепловая деформация корпуса

– более тихая работа– отсутствие воздушного потока в рабочей зоне

При интенсивной обработке корпус такого шпинделя остаётся лишь немного теплее окружающего воздуха, тогда как воздушные аналоги нагреваются заметно сильнее.

Влияние на точность обработки

Стабильная температура напрямую влияет на точность. При перегреве металлические элементы расширяются, что может незначительно изменять геометрию узла. Для грубых работ это не критично, но при чистовой обработке или работе по металлу стабильность температурного режима становится важным фактором.

Жидкостное охлаждение уменьшает тепловые колебания, что положительно сказывается на повторяемости размеров и ресурсе подшипников.

Работа в запылённой среде

В отличие от воздушных моделей, жидкостные шпиндели не засасывают пыль внутрь каналов охлаждения. Это особенно важно при работе:

– по МДФ

– по древесине

– по камню

– при использовании СОЖ

Отсутствие воздушного потока также исключает раздувание стружки и локальное подсушивание деревянной заготовки.

Требования к установке

Основной недостаток — необходимость установки дополнительного оборудования:

– помпы или промышленного чиллера

– шлангов подачи и обратки

– системы контроля уровня жидкости

Важно обеспечить автоматическое включение системы охлаждения вместе со станком. Жидкость должна быть чистой и соответствовать требованиям производителя.

Это усложняет монтаж и увеличивает бюджет проекта, однако при постоянной загрузке станка такие вложения оправданы.

Где целесообразно применять

Шпиндели с жидкостным охлаждением рекомендуются:

– для серийного производства

– для обработки алюминия и цветных металлов

– для длительных непрерывных циклов

– при повышенных требованиях к точности

– для мощных шпинделей от 3 кВт и выше

При интенсивной эксплуатации жидкостное охлаждение обеспечивает более стабильную и предсказуемую работу оборудования.

Какой шпиндель выбрать — под задачи станка и режим эксплуатации

Выбор между воздушным и жидкостным охлаждением нельзя делать абстрактно. Он всегда зависит от материала обработки, интенсивности работы, жёсткости станка и бюджета проекта.

Если станок используется в мастерской для работы по дереву, МДФ, фанере или пластикам, при умеренной загрузке и коротких циклах обработки, рациональным решением будут шпиндели с воздушным охлаждением. Они проще в установке, дешевле и не требуют дополнительной инфраструктуры.

Если же станок работает в режиме длительной нагрузки, выполняет обработку цветных металлов, камня или эксплуатируется в серийном производстве, более устойчивым решением станут шпиндели с жидкостным охлаждением. Они обеспечивают стабильный тепловой режим, меньший износ подшипников и предсказуемую работу на низких и средних оборотах.

Важно учитывать и другие параметры:

– требуемую мощность и крутящий момент

– диапазон рабочих оборотов

– диаметр используемого инструмента

– тип цанги или конуса

– напряжение питания 220 или 380 В

– необходимость пневмоподпора при работе по камню

Шпиндель должен соответствовать не только материалу, но и жёсткости станка. Избыточная мощность на лёгкой раме не даст прироста производительности, а недостаточная — станет ограничением даже на прочном оборудовании.

Правильный подбор шпинделя позволяет:

– повысить производительность

– снизить износ инструмента

– улучшить качество поверхности

– обеспечить стабильную работу оборудования

– избежать перегрева и преждевременного выхода из строя
