Интерактивный макет: как работает мультимедийная подача архитектурного проекта

Интерактивный макет — физическая модель архитектурного объекта, дополненная цифровыми слоями: управляемой подсветкой, сенсорными экранами, проекциями и анимацией. В отличие от классического, мультимедийный макет не просто показывает объект, а позволяет управлять информацией: выделять очереди строительства, переключать сценарии освещения, выводить данные о квартирах и инфраструктуре. Ниже разобрано, из каких компонентов состоит такая модель, как выстраивается сценарий подачи и в каких задачах цифровая надстройка даёт измеримое преимущество перед статичной моделью.

Макет с подсветкой и макет с управляемой подсветкой — разные инструменты. Первый выглядит эффектно, второй отвечает на вопросы: в него заложена логика, какая информация показывается и по какому действию зрителя.

Что такое интерактивный макет и чем он отличается от классического

Это модель с интегрированными управляемыми элементами: светодиодная подсветка с адресацией по зонам, сенсорные экраны, датчики касания, проекционное оборудование. Зритель или менеджер переключает режимы, выделяет участки застройки, вызывает дополнительную информацию.

Отличие не в количестве светодиодов. Классическая модель — витрина: показывает форму и объём, интерпретацию зритель достраивает сам. Цифровая надстройка превращает её в интерфейс: появляются состояния, переходы и логика реакции на действие.

Что это означает на практике? Один объект показывается трём аудиториям без переделки конструкции: инвестору — очередями и сроками, покупателю — корпусами и планировками, комиссии — связью с территорией.

Таблица I: интерактивный макет vs классический

Какие задачи решает мультимедийный макет для девелопера

Реалистичная визуализация проекта

Свет в окнах, уличное освещение, подсвеченные витрины первых этажей дают ощущение обжитого квартала. Вечерний режим показывает архитектуру освещения — то, что на чертежах не читается.

Демонстрация объекта в движении

Действующие автомобили, лифты, эскалаторы, поезда переводят статичную сцену в процесс. Движение удерживает внимание дольше детализации.

Интерактивное управление

Касание корпуса на сенсорной панели подсвечивает его на модели. Немедленный отклик на действие запоминается лучше пассивного показа.

Визуализация вариантов реализации

Очереди строительства, альтернативные концепции, дневной и ночной облик — состояния одной модели. Переключение занимает секунду и не требует второго макета.

Какие технологии используются в мультимедийных макетах

Светодиодная подсветка и сценарии освещения

Основа интерактива. Свет разбивается на зоны: поэтажно, по корпусам, по участкам территории. Чем мельче деление, тем больше сценариев.

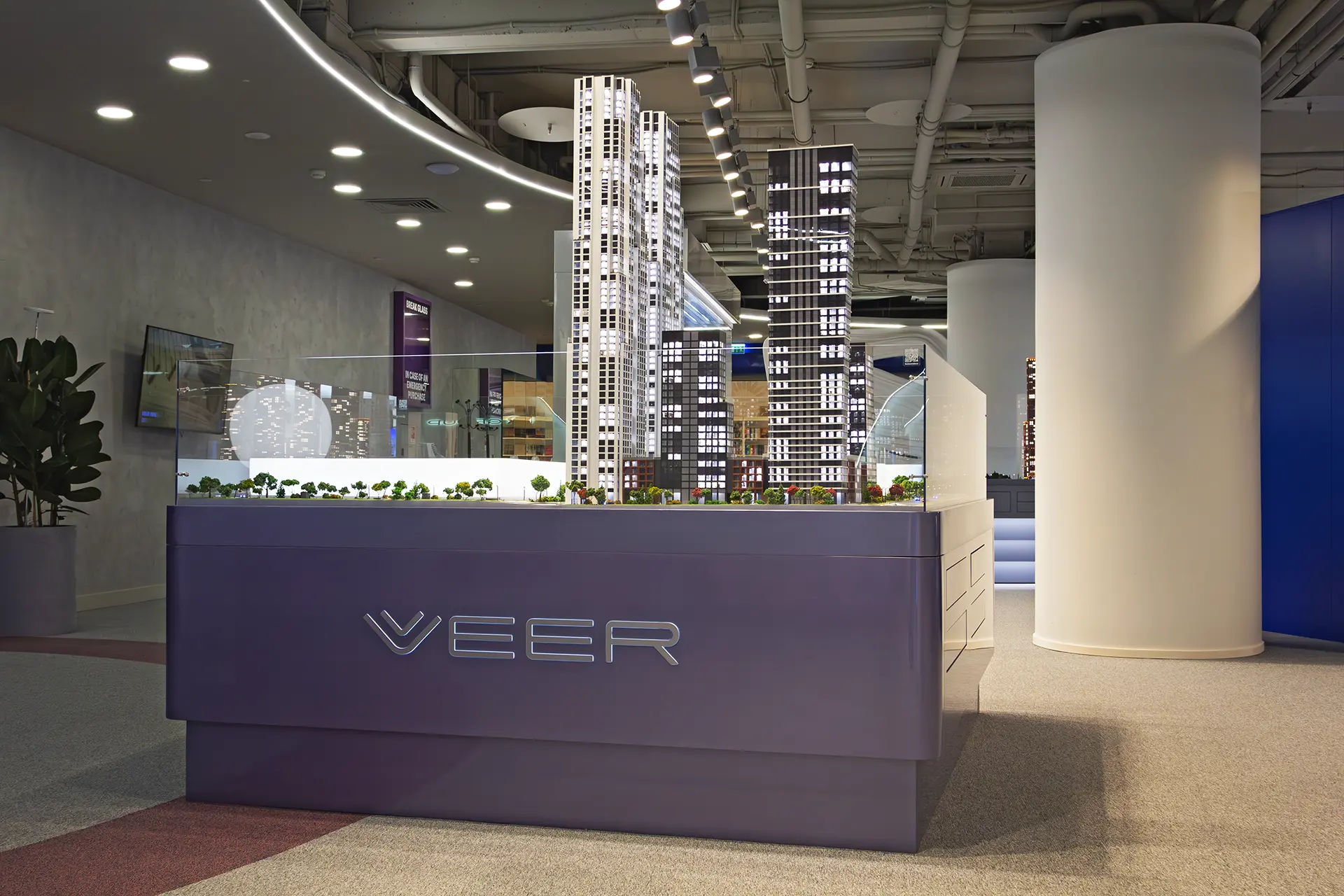

Поквартирная адресация — верхний уровень: каждая квартира становится отдельным каналом. В макете ЖК VEER для MR Group (1:175, 2260×2230 мм) подсвечена каждая квартира, первая очередь детализирована полностью, последующие показаны объёмами из матового стекла с внутренней подсветкой.

Сенсорные экраны и панели управления

Тачскрин связывает модель с базой данных. На экране — планировки, метражи, цены; на макете — подсветка выбранного объекта. Два канала работают синхронно.

Проекционный мэппинг

Проекция на ландшафт показывает то, что нельзя воспроизвести физически: зоны застройки, транспортные потоки, границы участков. Слой меняется программно, поверхность остаётся прежней.

Интеграция с CRM и системами бронирования

Модель подключается к учётной системе застройщика: проданные квартиры гаснут, свободные горят, статус обновляется автоматически.

Звуковое сопровождение

Направленный звук усиливает сценарий на выставке и в музее. В переговорной мешает — слой закладывают выборочно.

Какие ошибки встречаются чаще всего? Попытка включить все технологии сразу. Перегруженная модель отвлекает от объекта: зритель разглядывает эффекты вместо архитектуры.

Где применяют такие модели

Офисы продаж девелоперов

Основной сценарий. Модель работает ежедневно весь срок реализации проекта. Выборщик квартир в приложении превращает её в навигатор по будущему району.

Инвестиционные презентации

Чем сложнее проект, тем выше цена непонимания. Подсветка, синхронизированная со слайдами, связывает цифры с объёмом: спикер называет очередь — она загорается.

Выставки и форумы

На стенде объект конкурирует с десятками экранов вокруг и выигрывает вовлечением: посетитель, который сам нажал кнопку, задерживается дольше.

Корпоративные шоурумы

Промышленные объекты сложно объяснить словами. Разрезная модель с подсветкой зон показывает устройство и технологический процесс за минуту вместо получасовой презентации.

Таблица II: типовые сценарии интерактивного макета

Кто и как управляет макетом во время презентации

Ручное управление

Сенсорный экран — вариант для офиса продаж: планировки и фильтры
Кнопочная панель на цоколе — базовые сценарии без обучения
Touch-зоны на модели — касание корпуса запускает подсветку
Планшет или пульт — показ без отрыва от зрителя
Приложение — подбор по параметрам и связь с CRM
Жесты и голос — выставочные решения с эффектом бесконтактного управления

Автономное управление

Циклическая автопрезентация — работа без оператора
Запуск по таймеру — старт в заданное время
Датчик присутствия — свет включается, когда подошёл посетитель
Режим ожидания — приглушённая подсветка между показами

Сценарий закладывается при проектировании: от него зависят разбивка на зоны, число каналов и тип контроллеров.

Как создаётся интерактивный макет: этапы процесса

Этап 1. Анализ задачи. Кому и что показывают, какие сценарии нужны, кто управляет, где стоит модель. Отсюда следует всё остальное.

Этап 2. Проектирование электроники. Разбивка на зоны, расчёт мощности и каналов, выбор контроллеров, карта соответствия «зона — канал».

Этап 3. Изготовление модели. Корпуса собираются с закладкой под электронику: каналы для проводки, посадочные места, доступ для обслуживания.

Этап 4. Монтаж. Светодиоды, контроллеры, экраны, механика. Самый трудоёмкий этап на крупных территориях с поквартирной адресацией.

Этап 5. Программирование. Сборка сценариев, настройка интерфейса, подключение к CRM застройщика.

Этап 6. Тестирование. Прогон режимов, настройка яркости под освещение помещения, инструктаж персонала заказчика.

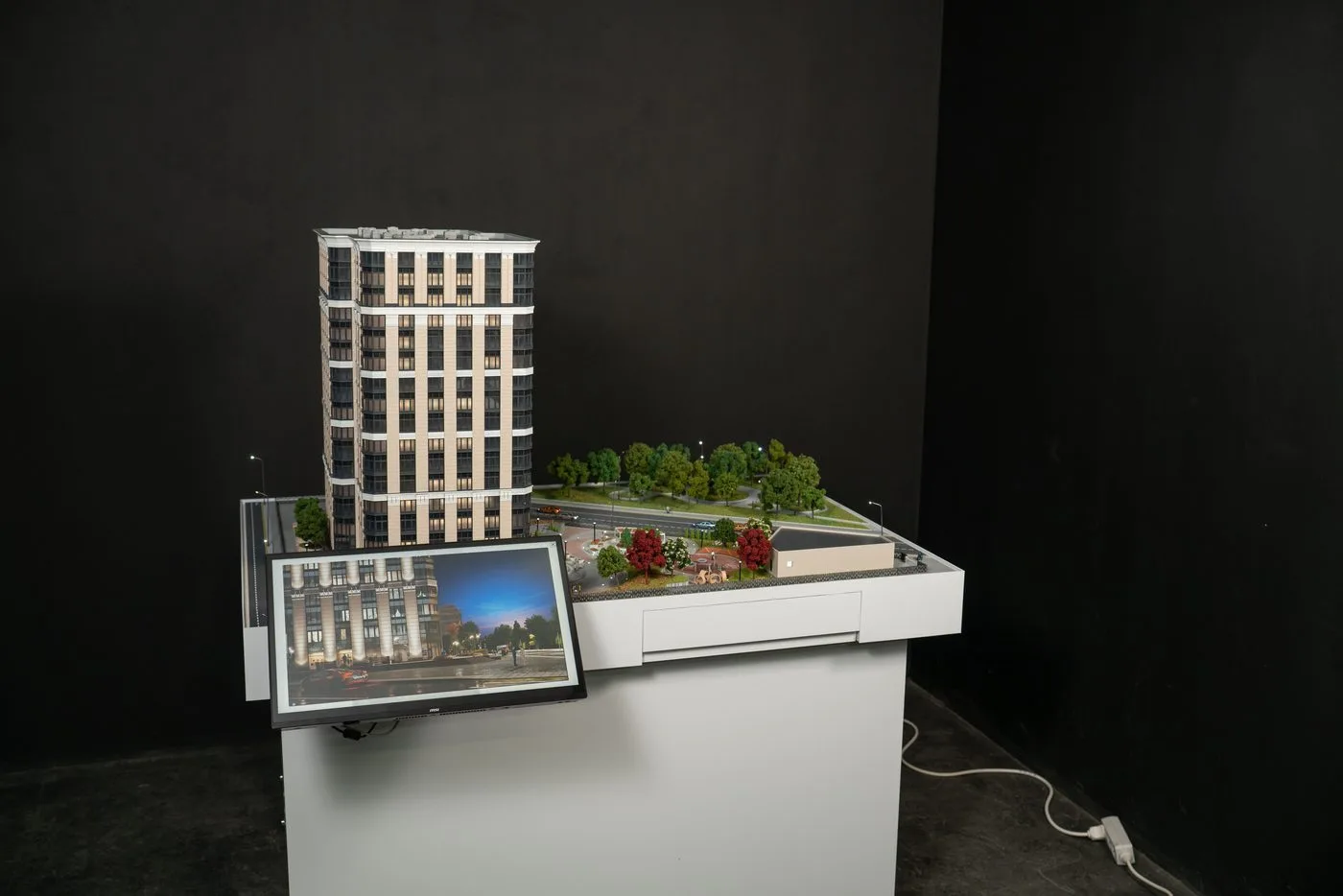

По наблюдениям мастерской Бизнесмакет, сложность интеграции переоценивают: при грамотном проектировании электроника встраивается без ущерба качеству модели. Сроки сопоставимы с обычным производством — VEER занял 65 рабочих дней, жилой дом М5 с интерактивной подсветкой и действующими фигурками — 45.

Что влияет на стоимость интерактивного макета

Масштаб и детализация. Чем крупнее территория и мельче масштаб, тем больше объектов нужно изготовить.
Число зон подсветки. Поквартирная адресация на тысячу квартир — тысяча каналов, монтаж и программирование каждого.
Тип управления. Кнопки дешевле тачскрина, тачскрин — дешевле проекционной системы.
Интеграция с CRM. Требует согласования форматов данных на стороне заказчика.
Сроки и логистика. Сжатый график удорожает работу; крупные модели требуют разборной конструкции и упаковки.

Когда интерактивный макет избыточен

Классическая модель решает задачу дешевле и быстрее, если:

объект небольшой, без многоэтапной реализации
презентация разовая, повторное использование не планируется
бюджет не предполагает интеграции и последующего обслуживания
показ ведёт специалист, которому не нужны подсказки на экране

Интерактив «чтобы было» превращается в неиспользуемую функцию: персонал показывает один режим, остальные сценарии не запускаются.

Примеры проектов

Национальный центр "Россия"

1:200, 2500×2000 мм. Задача — презентация на уровне государственного руководства и для широкой публики. Механизация раскрывает внутреннее пространство, программируемая подсветка кровли и фасадов работает сменными сценариями: протокольный показ и публичная демонстрация идут в разных режимах на одной модели.

Deco Residence для Tashir Estate

1:100, 1360×940 мм. Задача — помочь покупателю выбрать квартиру. Посетитель задаёт параметры на 21-дюймовом моноблоке, подходящие квартиры подсвечиваются на фасаде. Дополнительно — имитация фар и стоп-сигналов, моторизованный ящик с интерьером ресепшена.

ЖК «Шагал»

1:250, 7200×3920 мм. Задача — показать квартал целиком с разбивкой по очередям. Фасадная и поквартирная подсветка синхронизирована с подборщиком: выбранная в приложении квартира загорается на модели.

FAQ

Какие сценарии подачи можно запрограммировать? Любые, если зоны разбиты заранее: очереди строительства, выбор квартиры, смена времени суток, подсветка инфраструктуры, синхронизация со слайдами, сравнение вариантов. Ограничение задаёт не программирование, а физическая разбивка на каналы.

Насколько надёжна электроника при ежедневной эксплуатации? Светодиоды и контроллеры рассчитаны на многолетнюю работу в режиме офиса продаж, режим ожидания продлевает ресурс. Уязвимые места — механика и разъёмы, их закладывают с доступом для обслуживания.

От чего зависит стоимость мультимедийного макета? От масштаба и детализации, числа зон подсветки, типа управления и интеграции с внешними системами. Поквартирная адресация и проекционные системы удорожают проект заметнее прочего.

Можно ли добавить интерактив в уже готовый макет? Частично: внешнюю подсветку и экраны — да, поквартирную адресацию — обычно нет. Проводка закладывается внутрь корпусов при сборке, дооснащение означает разбор модели.

Кто обслуживает макет после установки? Смену сценариев, перезапуск и регулировку яркости выполняет обученный персонал заказчика. Ремонт механики и замена компонентов остаются за изготовителем.

Вывод

Интерактив оправдан там, где у модели есть повторяющаяся работа: ежедневные показы, разные аудитории, меняющиеся данные. В остальных случаях достаточно классического макета.
