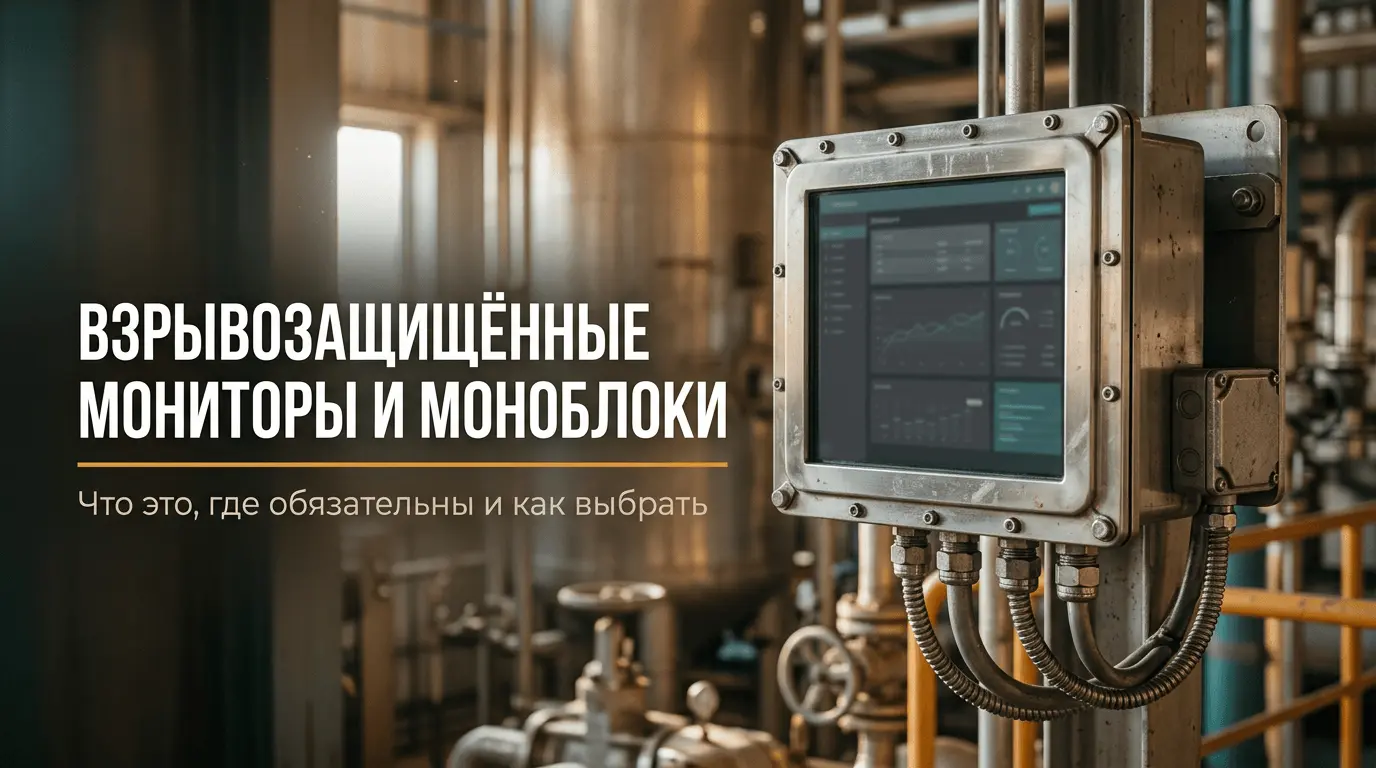

Взрывозащищенные мониторы и моноблоки: что это, где обязательны и как выбрать

На обычном производстве можно поставить любой монитор или компьютер — хоть офисный. Но есть места, где обычная техника запрещена законом: цех с горючими парами, нефтеперекачивающая станция, покрасочная камера, мукомольное производство, газовая котельная. Там даже маленькая искра может привести к взрыву. Для таких условий существует отдельный класс техники — взрывозащищенные мониторы и моноблоки.

В этой статье простым языком разберем: что такое взрывозащищенное оборудование, чем оно отличается от обычного, где его обязательно применять и на что смотреть при выборе. Материал будет полезен тем, кто впервые столкнулся с задачей оснастить опасное производство и не хочет ошибиться.

Почему обычный монитор нельзя поставить в опасной зоне

Опасность исходит не от самого изображения на экране, а от электроники внутри. В обычном устройстве при работе, коротком замыкании или подключении кабеля может проскочить искра или нагреться деталь. В обычном помещении это незаметно. Но если в воздухе есть горючие пары, пыль или газ, искры достаточно, чтобы произошло воспламенение.

Поэтому в опасных зонах разрешено применять только специальное оборудование — его еще называют искробезопасным. Оно сконструировано так, что искра либо в принципе не может возникнуть, либо гасится внутри корпуса и наружу не выходит.

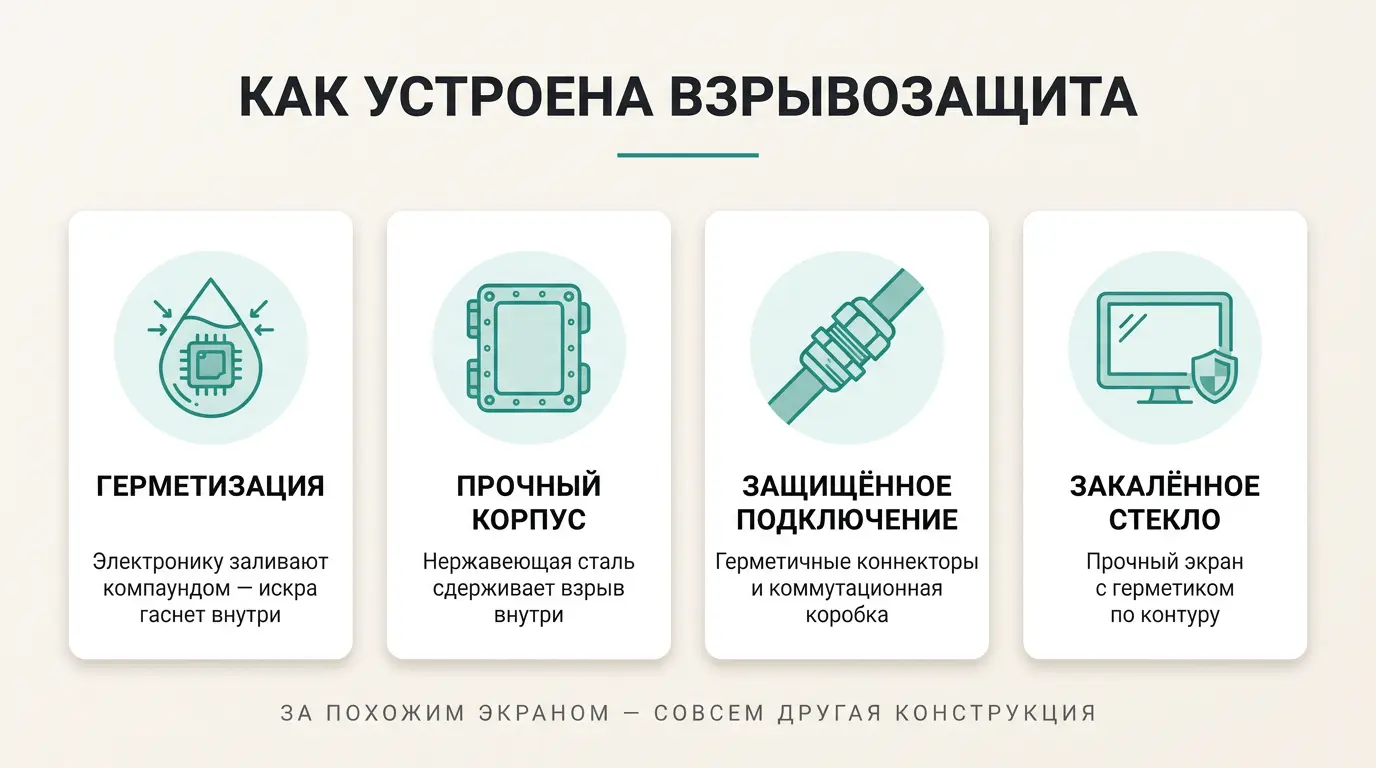

Как устроена взрывозащита: простыми словами

Взрывобезопасность достигается несколькими способами, которые часто сочетают:

Герметизация электроники. Детали платы и дисплей заливают специальным составом (компаундом). Если внутри произойдет замыкание, искра гаснет в толще этого состава и наружу не попадает.
Прочный герметичный корпус. Он сдерживает возможный взрыв внутри и не дает пламени выйти наружу. Корпуса делают из нержавеющей стали — она не коррозирует в агрессивной среде.
Защищенное подключение. Кабели питания оснащают специальными коннекторами, а подключение к сети идет через герметичную коммутационную коробку — так, чтобы при соединении не возникало искрения.
Закаленное стекло с герметиком. Экран закрывают прочным стеклом, а между ним и корпусом прокладывают слой герметика.

Именно поэтому взрывозащищенный монитор заметно тяжелее и дороже обычного — за внешне похожим экраном стоит совсем другая конструкция.

Что означает маркировка Ex

Главный признак взрывозащищенного оборудования — маркировка со знаком Ex на корпусе. Это не просто значок, а закодированная информация о том, в каких именно условиях устройство можно применять. По российским и международным стандартам (ГОСТ 31610 / МЭК 60079) в маркировке зашифровано несколько параметров:

Уровень защиты и зона применения. Зоны делят по тому, насколько часто в воздухе присутствует опасная смесь: зона 0 — постоянно, зона 1 — периодически, зона 2 — редко и кратковременно. Чем «опаснее» зона, тем выше требования к оборудованию.
Вид взрывозащиты. Например, «d» — взрывонепроницаемая оболочка (взрыв сдерживается внутри), «i» — искробезопасная цепь (энергия ограничена так, что искра не воспламеняет среду), «m» — герметизация компаундом.
Категория газа и температурный класс. Показывают, с какими именно горючими веществами и при какой температуре поверхности устройство безопасно.

Практический вывод для несведущего: не нужно разбираться во всех символах самому. Достаточно знать класс своей зоны (его определяет проектировщик или служба промышленной безопасности предприятия) и под него подбирать оборудование с подходящей маркировкой Ex. Обязательное условие для применения в России — наличие сертификата по техническому регламенту ТР ТС 012/2011.

Где взрывозащищенное оборудование обязательно

Чаще всего такие мониторы и моноблоки нужны:

в нефтегазовой и нефтехимической отрасли — буровые, перекачивающие станции, резервуарные парки;
на химических и фармацевтических производствах с летучими веществами;
в покрасочных и лакокрасочных цехах;
на предприятиях с горючей пылью — мукомольные, деревообрабатывающие, зерновые;
в газовых котельных и энергетике;
в горнодобывающей промышленности и шахтах.

Если производство попадает в этот список, выбор обычной техники — не экономия, а прямое нарушение требований безопасности.

На что смотреть при выборе: чек-лист

Перед закупкой стоит пройтись по нескольким пунктам:

Класс взрывоопасной зоны. Это отправная точка. Сначала узнайте класс зоны на объекте, потом подбирайте оборудование под него — а не наоборот.
Наличие сертификата. Устройство должно иметь действующий сертификат соответствия ТР ТС 012/2011 и маркировку Ex. Сертификат стоит запросить у производителя и проверить срок действия.
Материал корпуса и защита от среды. Нержавеющая сталь для агрессивных сред, нужный класс пылевлагозащиты (IP), стойкость к коррозии.
Условия эксплуатации. Температурный диапазон (для улицы и Крайнего Севера важен подогрев), вибростойкость, при необходимости — сейсмостойкость.
Тип устройства. Нужен только экран для вывода информации (монитор) или полноценный компьютер в защищенном корпусе (моноблок) — от этого зависит конфигурация.
Возможность адаптации под проект. Иногда под конкретную зону или задачу требуется доработка — яркость экрана, тип сенсора, набор портов, исполнение корпуса.

Российские производители: кто что предлагает

На рынке есть несколько отечественных компаний, выпускающих взрывозащищенные мониторы и моноблоки. Приведем три примера с разным профилем.

Билтех (ГК «Билтех») производит взрывозащищенные мониторы, моноблоки и IP-камеры, запущенные в серию и сертифицированные по ТР ТС 012/2011. Корпуса из нержавеющей стали, герметизация электроники компаундом, закаленное стекло с герметиком, подключение через герметичную коммутационную коробку. Взрывозащищенные IP-камеры позволяют вести видеонаблюдение непосредственно во взрывоопасной зоне — там, где обычную камеру ставить нельзя. Компания — производитель, поэтому может адаптировать конфигурацию под конкретное ТЗ (яркость, тип сенсора, набор портов). Система менеджмента качества соответствует ГОСТ Р ИСО 9001-2015.

«Релион» (ООО «Релион») выпускает взрывозащищенные мониторы и видеопросмотровые устройства (модели «Релион-ВПУ», «Релион-МР»). На серийную продукцию получен сертификат соответствия; продукция проходит испытания в том числе на сейсмостойкость — до 9 баллов по шкале MSK-64, что важно для объектов в сейсмоопасных регионах.

«ЗонЕкс» (ООО «ЗонЕкс») предлагает взрывозащищенные устройства просмотра изображения (линейка УПИ в исполнениях Exm и Exd) и сопутствующую технику — камеры, компьютеры. Отдельный акцент — работа в экстремальных климатических условиях (встроенный подогрев для Крайнего Севера) и морское исполнение с защитой от коррозии и соленой воды.

Как видно, при внешней схожести задач производители делают акцент на разном: кто-то на адаптации под ТЗ, кто-то на сейсмостойкости, кто-то на арктическом и морском исполнении. Поэтому выбирать стоит от условий своего объекта, а не по названию бренда.

Сравнение производителей

Короткий вывод

Взрывозащищенные мониторы и моноблоки — это не «обычная техника подороже», а отдельный класс оборудования с принципиально другой конструкцией. Выбор начинается не с модели, а с класса взрывоопасной зоны на объекте: под него подбирают оборудование с нужной маркировкой Ex и действующим сертификатом ТР ТС 012/2011. Дальше смотрят на материал корпуса, защиту от среды и реальные условия эксплуатации — температуру, вибрации, при необходимости сейсмо- или морское исполнение. А поскольку российские производители делают акцент на разных сценариях, итоговый выбор всегда стоит сверять с конкретными требованиями своего производства.
